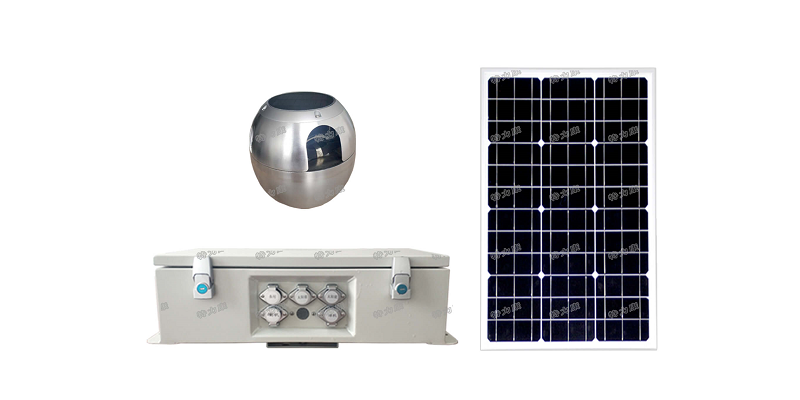

輸電線路舞動在線監測裝置
產品名稱：輸電線路舞動在線監測裝置
產品型號：TLKS-PMG-WD
產品備注：推薦新產品-輸電線路舞動在線監測裝置
產品類別：輸電線路在線監測系列
一、成品概述
輸電線路導線舞動在線監測裝置采用風光互補進行前端供電，實現對戶外電源的最大利用.系統通過遠程采集舞動、微氣象、圖像數據，然后把數據進行數字化壓縮編碼，最后利用4G/3G/GPRS/CDMA無線傳輸模塊將現場數據以IP包的方式發送到數據監控中心。監控中心通過數據監控客戶端實時瀏覽觀測各監控點的現場情況，維護監控人員通過從現場發送來的舞動、微氣象、圖像等數據進行分析比對，如出現異常的預警信息，即立刻做出相應的應急處理，以確保高壓線路的安全運行。
二、成品功能
◆實時監測導線位移量、加速度量、角度量等，并結合各種傳感器量進行分析處理，數據建模，及時診斷異常信息；
◆具備微氣象數據（前端溫度、濕度、風速、風向等）采集功能；
◆智能化舞動隱患分析，通過平臺三維分析算法對整個監測線路形成一個立體監控系統；
◆具有實時視頻瀏覽功能，分辨率≤1080P，可以實現導線舞動情況的監控，通過圖像識別處理，輔助診斷舞動信息處理；
◆穩定可靠的電池充電管理系統，太陽能充電效率至少提高20%；
◆支持《輸電線路狀態監測裝置通用技術規范》，接入電力標準平臺；
◆支持《電網視頻監控系統及接口》企標B接口要求，支持接入內網統一視頻平臺；
◆具備微信客戶端，定時在微信上推送舞動相關數據以及抓拍的圖像;
◆具備巡檢功能，滿足電力部門監控需求，實時記錄巡檢人員巡視時間以及巡視間隔，防止巡視人員漏巡，錯巡等現象；
◆設備內置安全加密芯片，實現對數據的加密傳輸，保障數據的安全傳輸；
三、技術參數
|
型號
|
TLKS-PMG-WD
|
|
技術指標
|
供電方式
|
風光互補加蓄電池
|
通訊要求
|
支持無線網絡通信(支持4G并向下兼容)，滿足電信、聯通、移動自適應，并可根據現場情況選擇運營商
|
工作電壓
|
DC12V
|
|
監測參數
|
采用lora無線通信傳輸數據
|
舞動幅值測量量程:0~10m
|
舞動頻率測量精度:0.1~5Hz
|
準確度（精度）：綜合誤差應小于10%
|
舞動監測裝置同步采集誤差: <20ms
|
數據采集頻率: ≥30Hz
|
單次采集點數: 400點以上
|
拓展功能
|
可接入視頻、圖像監測系統；可接入其他數據監測系統。
|
后端軟件平臺
|
◆支持接入省局/市局PMS系統
|
◆PC客戶端/手機客戶端實時查看桿塔傾斜數據
|
◆支持遠程更新、配置與調試前端裝置參數
|
四、工程案例：
